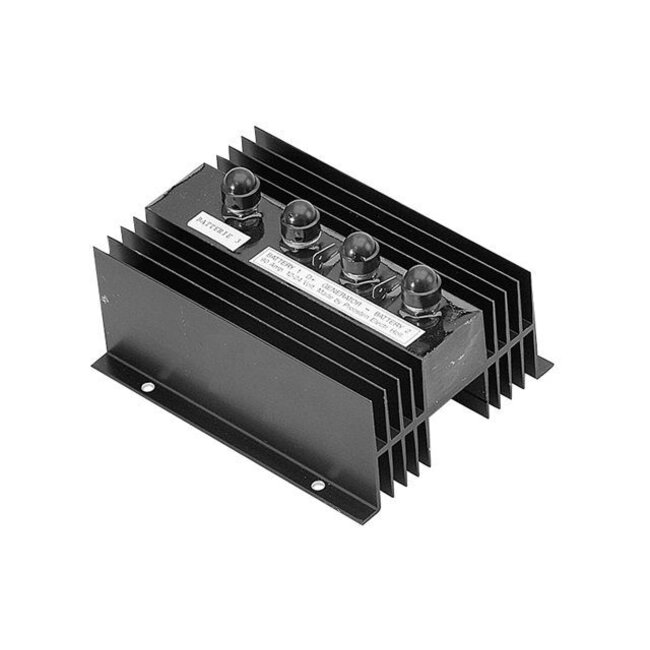

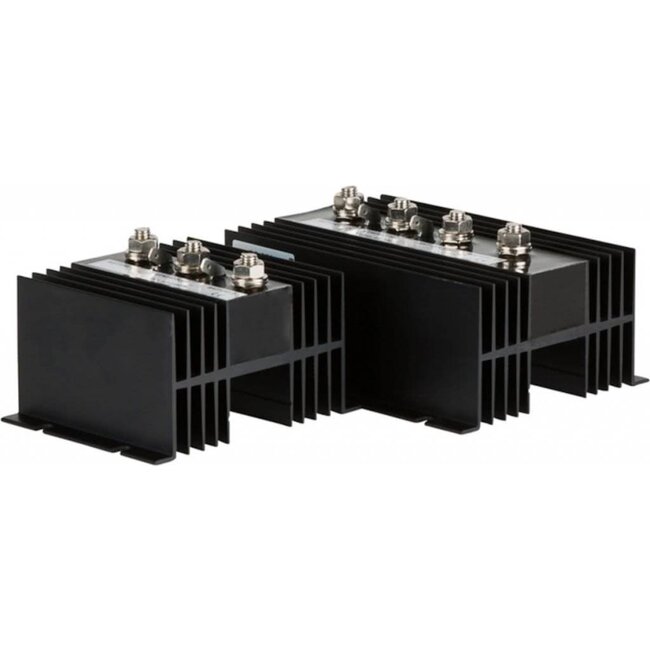

Xenteq DB 270 3-weg Laadstroomverdeler / diodebrug 12 - 24 volt

Gebruiksaanwijzing Xenteq DB 270 laadstroomverdeler

Deze Xenteq DB 270 laadstroomverdeler /  diodebrug zorgt ervoor dat er een goede scheiding is tussen 3 accu's. Dit relais wordt tussen de dynamo en accu's gemonteerd en regelt automatische het laden, de accu met het laagste voltage wordt als eerste geladen. Ook voorkom je dat de accu's onderling niet kunnen worden ontladen. Er kunnen wel meerdere accu's worden bijgeladen via de dynamo zonder dat de accu's elkaar beïnvloeden.  Door de speciale schakeling is er een verwaarloosbaar spanningsverlies. De aangesloten accu's mogen verschillend in capaciteit zijn. De maximale dynamo stroom is 90 Ah. Wanneer de DB 270 zwaarder word belast kan deze onherstelbaar beschadigd worden. Je kunt wel twee laadstroomverdelers van hetzelfde type parallel schakelen, hierdoor wordt de maximale dynamo stroom verdubbeld.

De kenmerken van de DB 270 op een rij:

• Afmetingen 160 x 125 x 65 mm
• Gewicht 1 kg
• Schroefaansluiting
• Geschikt voor 12 en 24 volt systemen
• Maximale dynamostroom: 90 Ah
• 1 jaar garantie

Omdat wij het hele  assortiment op voorraad hebben is de Xenteq laadstroomverdeler in deze rubriek  uit voorraad leverbaar  (anders wordt het duidelijk vermeld).  Prijzen zijn inclusief b.t.w. en wij tellen geen lood of milieu toeslag.

Vandaag online besteld, de volgende werkdag in huis, afhalen kan natuurlijk ook.

Hieronder een overzichtstekening om u een indruk te geven hoe het moet worden aangesloten, de uitgebreide gebruiksaanwijzing vind u bovenaan in de PDF.


Indien u op de dynamo niet de beschikking heeft over de D+ aansluiting, kunt u de D+ van de laadstroomverdeler verbinden met het contactslot.

Heeft u vragen bel dan  073-6445734  of mail  [email protected]  of kom langs.
